工業發電廠控制臺設計規范

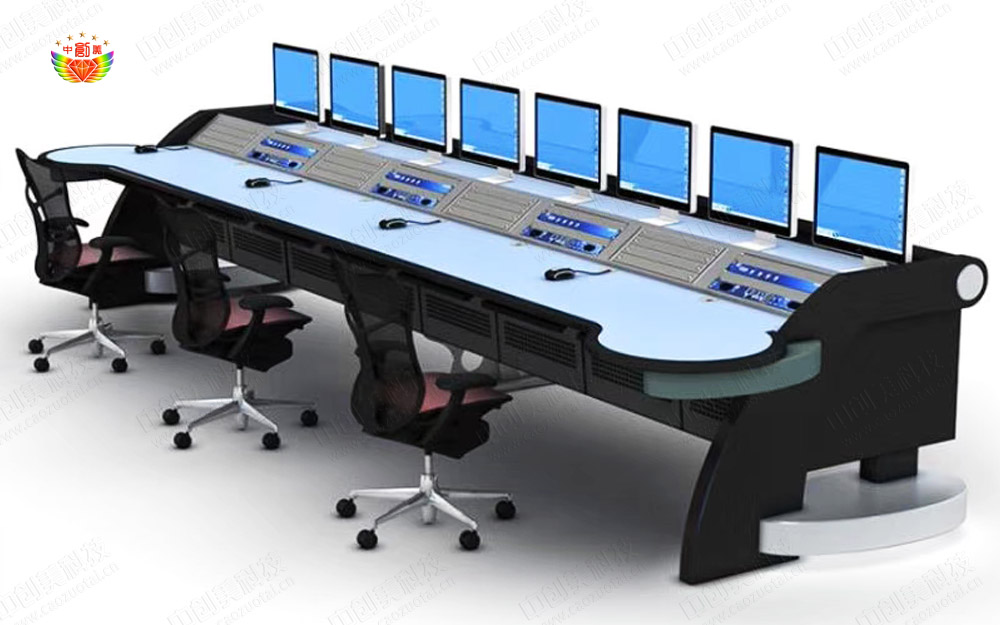

工業發電廠集中控制室內需要使用控制臺，通過控制臺的盤面而已各種按鈕、指示燈、桌面嵌入式設備、儀表盤、顯示器、電話、文件管理夾等，中創美提供工業發電廠控制臺設計規范供您參考。

1、發電廠集中控制室內的控制臺結構、外觀及顏色應與房間裝修風格協調一致，各種盤面的設備布局和擺放順序應有一定的規律性和規范性。

2、工業控制臺上設備布局尺寸應滿足運行、操作、維護等要求，控制臺內設備及盤面之間應留有合適的維護和操作空間，可參考天津第二機械工業局于1978年5月召開的關于《工業自動化儀表獨立操作臺型式及基本尺寸》標準會議內容。

3、發電廠控制臺就符合現行國家標準《工業自動化盤、柜、臺、箱》GB/T 7353及GB/T 33246-2016移動實驗室操作臺通用技術規范的相關規定。

4、工業控制臺的外殼安全防護等級應符合現行國家標準《外殼防護等級（IP代碼）》GB 4208的相關規定。

5、控制臺宜采用框架式結構，控制面板宜采用桌式結構，電源柜宜采用柜式結構。

6、控制臺上應布局用于操作的主要控制系統和視頻監視系統的人機接口及后備操作裝置。

7、工業控制臺內的電源開關、熔斷器、插座應布置在便于操作的位置，且不宜高于1700mm。

8、控制臺內橫排的端子排下層距臺底不應小于300mm，相鄰端子排的中心間距不宜小于200mm，電纜頭固定架下層距離臺底不宜小于150mm，橫排的端子座距臺邊兩側邊緣不宜小于100mm。

9、同一控制臺內交、直流電氣設備宜分別布置在不同內壁上，同類電源按電壓等級分區布局。

10、發電廠控制臺的設備不應與其它嵌入式設備相沖突，不應彼此妨礙安裝、接線及維護等操作，安裝在側壁的設備與裝在盤面的設備間應留有安裝和維修距離，且應有相應的接地板。
