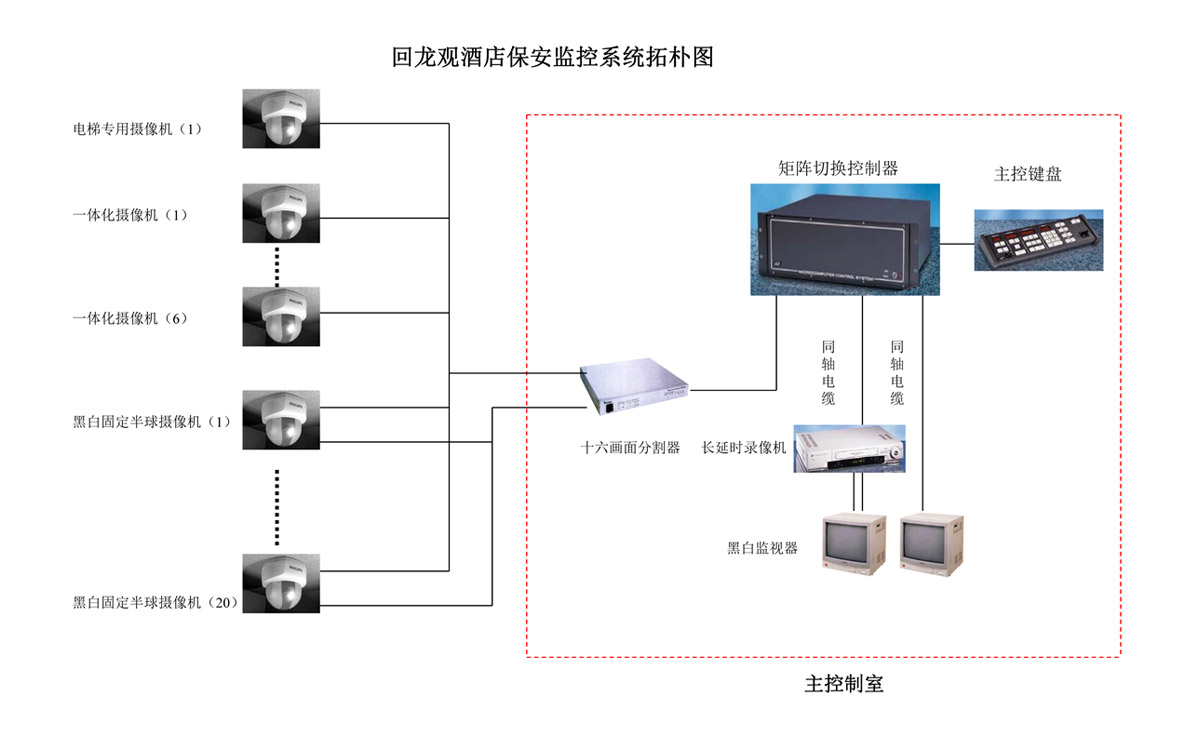

視頻監控控制臺一般由前端開發、傳送、操作及顯示信息紀錄四個關鍵一部分構成。前端開發一部分包含一臺或幾臺監控攝像頭及其與之配套設施的攝像鏡頭、云臺攝像機、保護罩、編解碼控制器等，視頻監控控制臺傳送部分包含電纜線、光纜電纜，及其網絡信號調制解調機器設備等。視頻監控控制臺操作部分關鍵包含視頻切換器、云臺攝像機攝像鏡頭控制板、攝錄機、多畫面分割器、實際操作電腦鍵盤、各種操作計算機接口、開關電源和與之配套設施的控制面板、監控器柜等，顯示信息紀錄機器設備關鍵包含監控器等。在每一部分中，又帶有更為實際的機器設備或構件。

1、視頻監控控制臺拍攝部分

視頻監控控制臺拍攝部分是視頻監控控制臺的前沿一部分，是全部系統軟件的“雙眼”。它布局在被監控場地的某一部位上，使其視場角能遮蓋全部被監控的每個位置。有時候，被監控場地總面積很大，以便節約監控攝像頭常用的總數、簡單化傳送系統軟件及操作與顯示設備，在監控攝像頭上改裝電動式的（可遙控器的）可變性鏡頭焦距（變倍）攝像鏡頭，使監控攝像頭能夠觀查的間距更遠、更清晰；有時候還把監控攝像頭安裝在電動式云臺攝像機上，根據控制面板的操作，能夠 使云臺攝像機推動監控攝像頭開展水準和豎直方位的旋轉，進而使監控攝像頭能遮蓋的視角、總面積更大。

總而言之，監控攝像頭如同全部系統軟件的雙眼一樣，把它監控的內容變成圖象數據信號，傳輸給監控中心的監控器上。因為視頻監控控制臺拍攝部分是系統軟件的前端開發，而且被監控場地的狀況是由它變?yōu)閳D象無線傳輸數據送至監控中心的監控器上。

因此從全部系統軟件而言，視頻監控控制臺拍攝部分是系統軟件的初始視頻信號。因而，視頻監控控制臺拍攝部分的優劣及其它造成的圖象數據信號的品質將危害著全部系統軟件的品質。從系統軟件噪音測算基礎理論的視角而言，危害系統軟件噪音的較大要素是系統軟件中的第一級的輸出（這里即是監控攝像頭的圖象數據信號輸出）數據信號頻率穩定度的狀況。

用心挑選和解決視頻監控控制臺拍攝部分是尤為重要的。假如監控攝像頭輸出的圖象數據信號歷經視頻監控控制臺傳送部分、視頻監控控制臺操作部分以后抵達監控器上，那麼抵達監控器上的圖象數據信號頻率穩定度將降低，它是因為傳送及視頻監控控制臺操作部分的路線、放大儀、切換器、等又導入了噪音的原因。

2、視頻監控控制臺傳送部分

視頻監控控制臺傳送部分便是系統軟件的圖象信號通路。一般來說，視頻監控控制臺傳送部分只表示的是傳送圖象數據信號。可是，因為一些系統軟件中除圖象外，也要傳送響聲數據信號，另外，因為必須有監控中心根據控制面板對監控攝像頭、攝像鏡頭、云臺攝像機、保護罩等開展操作，因此在傳送系統軟件中還包括有操作數據信號的傳送，因此大家這兒所說的視頻監控控制臺傳送部分，一般就是指全部要傳送的數據信號產生的傳送系統軟件的總數。

如前所述，視頻監控控制臺傳送部分關鍵傳送的內容是圖象數據信號。因而重中之重科學研究圖象數據信號的傳輸技術及傳送中相關難題是十分關鍵的。對圖象數據信號的傳送，重中之重規定是在圖象數據信號歷經傳送系統軟件后，不造成顯著的噪音、失幀（飽和度數據信號與色度數據信號均不造成顯著的失幀），確保初始圖象數據信號（從監控攝像頭輸出的圖象數據信號）的畫面質量和灰度值級別沒有顯著降低這些。這就規定傳送系統軟件在衰減系數層面、導入噪音層面、幅頻特性和相頻特性層面有優良的特性。

在傳輸技術上，現階段視頻監控控制臺大多數選用視頻基帶芯片傳輸技術。假如在監控攝像頭間距監控中心很遠的狀況下，也是有選用頻射傳輸技術或光纖傳輸激光焊接方法。對之上這種不一樣的傳輸技術，所應用的傳送構件及傳送路線都是有很大的不一樣。

3、視頻監控控制臺操作部分

視頻監控控制臺操作部分是全部系統軟件的“心血管”和“人的大腦”，是完成全部系統功能的指揮系統。視頻監控控制臺操作部分關鍵由總控制面板（一些系統軟件還設立副控制面板）構成。總控制面板中關鍵的作用有：視頻流變大與分派、圖象數據信號的糾正與賠償、圖象數據信號的轉換、圖象數據信號（或包含響聲數據信號）的紀錄、監控攝像頭以及輔助構件（如攝像鏡頭、云臺攝像機、保護罩等）的操作（遙控器）這些。在所述的各一部分中，對圖象品質危害較大的是變大與與分派、較正與賠償、圖象數據信號的轉換三一部分。

一些監控攝像頭間距監控中心靠近、或?qū)θ肯到y(tǒng)軟件指標值規定不太高的狀況下，在總控制面板中通常不設較正與賠償一部分。但對一些間距較遠，或因為傳輸技術的規定等緣故，校準與賠償是十分關鍵的。由于圖象數據信號歷經傳送以后，通常其幅頻特性（因為不一樣頻率成份抵達總控制面板時，衰減系數是不一樣的，因此導致圖象數據信號不一樣頻率成份的力度不一樣，此稱之為幅頻特性）、相頻特性（不一樣頻率的圖象數據信號根據視頻監控控制臺傳送部分后造成的相移不一樣，此稱之為相頻特性）沒法肯定確保指標值的規定，因此在操作臺子上要對傳送回來的圖象數據信號開展幅頻和相頻的校準與賠償。歷經校準與賠償?shù)膱D象數據信號，再歷經分派和變大，進到視頻轉換一部分，隨后送至監控器上。

總控制面板的另一個關鍵層面是能對監控攝像頭、攝像鏡頭、云臺攝像機、保護罩等開展遙控器，以進行對被監控的場地全方位、詳盡的監控或追蹤監控。總操作臺子上設立的攝錄機，能夠 隨時隨地把產生狀況的被監控場地的圖象記下來，便于過后備查簿或做為重要環節。

現階段生產制造的總控制面板，在操作作用上，操作監控攝像頭的數量上通常都制成樂高積木式的。能夠 依據規定開展組成。此外，在總操作臺子上還設立時間及詳細地址的標識符產生器，根據這一設備能夠 把年、月、日、時、分、秒都顯示信息出去，并把被監控場地的詳細地址、名字顯示信息出去。在攝錄機上能夠 紀錄，那樣對之后的備查簿出示了便捷。

4、視頻監控控制臺顯示信息部分

視頻監控控制臺顯示信息部分一般由多臺或幾臺監控器（或帶視頻鍵入的一般電視）構成。它的作用是將傳輸回來的圖象一一顯示信息出去。在電視機監控系統中，尤其是在由幾臺監控攝像頭構成的視頻監控控制臺中，一般都并不是一臺監控器相匹配一臺監控攝像頭開展顯示信息，只是多臺監控攝像頭的圖象數據信號用一臺監控器輪著轉換顯示信息。那樣做一是能夠 節約機器設備，降低室內空間的占有；二是沒有必需一一對應顯示信息。由于被監控場地的狀況不太可能另外出現意外狀況，因此平常要是隔一定的時間（例如幾秒鐘、十幾秒或幾十秒）顯示信息一下就可以。當某一被監控的場地產生狀況時，能夠 根據切換器將這一路數據信號轉換到某一臺監控器上一直顯示信息，并根據控制面板對其遙控器追蹤紀錄。

在一些監控攝像頭臺數很多的系統軟件中，用畫面分割器把多臺監控攝像頭送去的圖象數據信號另外顯示信息在一臺監控器上，也就是在一臺很大顯示屏的監控器上，把顯示屏分為好多個總面積相同的小界面，每一個界面顯示信息一個監控攝像頭送去的界面。那樣能夠 大大的節約監控器，而且實際操作工作人員收看起來也較為便捷。可是，這類計劃方案不適合在一臺監控器上另外顯示信息過多的切分界面，不然會使一些關鍵點無法看清，危害監控器的實際效果。本人覺得，四切分或九切分比較適合。

以便節省成本，針對非特別要求的視頻監控控制臺，監控器可選用有視頻鍵入接線端子的一般電視，而無須選用工程造價較高的專用型監控器。監控器（或電視）的顯示屏尺寸宜選用14英寸至18英寸中間的，假如選用了“畫面分割器”，可采用很大顯示屏的監控器。
